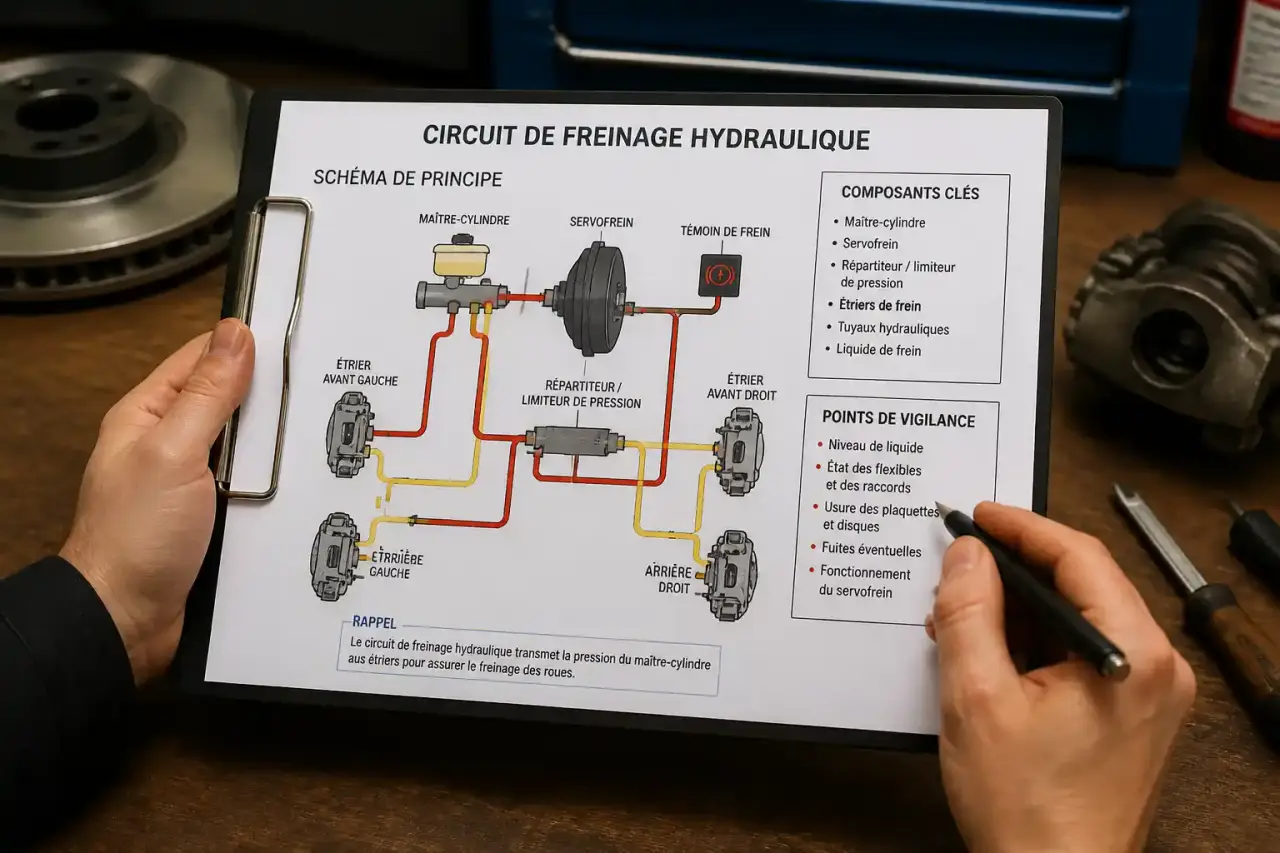

Circuit de freinage : décryptage du schéma hydraulique, composants clés et points de vigilance

Le circuit de freinage transforme une simple impulsion mécanique en une force de ralentissement capable d'arrêter un véhicule en mouvement. Sa conception repose sur une transmission hydraulique précise, régie par des lois physiques immuables. Ce système demande une attention particulière pour garantir une efficacité constante, quel que soit l'usage.

Les composants fondamentaux du système

Le freinage moderne utilise une architecture en double circuit, une mesure de sécurité indispensable pour éviter une perte totale de contrôle en cas de fuite sur une section du circuit. Le système se compose de plusieurs éléments travaillant de concert. La pédale de frein constitue le point de départ, agissant comme un levier pour transmettre la force du conducteur. Le servo-frein, ou amplificateur, utilise la dépression du moteur ou une pompe à vide pour multiplier l'effort exercé par le pied. Le maître-cylindre tandem représente le cœur hydraulique du dispositif, convertissant la force mécanique en pression hydraulique distribuée vers les deux circuits indépendants. Le réservoir de liquide assure une réserve constante de fluide, compensant l'usure progressive des garnitures. Enfin, les canalisations et durites acheminent le liquide vers les étriers ou cylindres de roue, qui actionnent les plaquettes ou les mâchoires pour stopper la rotation des roues.

Le principe physique : de la pédale aux roues

Le fonctionnement repose sur le principe de Pascal, qui stipule qu'une pression exercée sur un fluide enfermé est transmise intégralement dans toutes les directions. Lorsque vous appuyez sur la pédale, le piston du maître-cylindre pousse le liquide dans les durites. Cette pression atteint instantanément les étriers, forçant les plaquettes à serrer le disque. La transformation de l'énergie cinétique en chaleur est le résultat final de cette chaîne.

La structure de la durite influence la réactivité du freinage. Les durites haute performance, souvent renforcées par une maille tressée, limitent la dilatation du volume interne sous forte pression. Contrairement aux durites en caoutchouc standard, cette structure empêche toute déformation, offrant une sensation à la pédale plus ferme et directe. Ce détail technique transforme la précision du dosage, surtout lors d'utilisations intensives où la température du fluide monte en flèche.

Disques et tambours : deux technologies complémentaires

Le frein à disque est devenu la norme sur les essieux avant pour sa capacité de dissipation thermique, tandis que le frein à tambour reste présent sur de nombreux véhicules, notamment à l'arrière. Le choix entre ces deux systèmes dépend des besoins en termes de puissance et de résistance au fading, ce phénomène de perte d'efficacité dû à la surchauffe.

Le frein à disque

Composé d'un disque solidaire de la roue et d'un étrier flottant ou fixe, ce système offre une grande efficacité. Les disques ventilés, équipés d'ailettes internes, permettent un refroidissement rapide, essentiel pour maintenir une performance constante sur route sinueuse ou lors de freinages répétés.

Le frein à tambour

Plus simple, ce système utilise des mâchoires qui s'écartent contre la paroi interne d'un tambour. S'il évacue moins efficacement la chaleur, il offre une excellente protection contre les éléments extérieurs comme la poussière ou l'eau et reste très performant en tant que frein de stationnement.

Le liquide de frein et les normes DOT

Le liquide de frein est le vecteur indispensable de votre sécurité. Il doit posséder des propriétés spécifiques pour fonctionner dans des conditions extrêmes. La classification DOT (Department of Transportation) définit son point d'ébullition :

Le liquide de frein est hygroscopique, ce qui signifie qu'il absorbe l'humidité ambiante. Avec le temps, cette eau abaisse le point d'ébullition, provoquant la formation de bulles de vapeur lors de freinages prolongés. Cela entraîne une pédale spongieuse et peut mener à une défaillance brutale. Un remplacement complet tous les deux ans est la règle d'or pour prévenir la corrosion interne et garantir une performance optimale.

Maintenance et sécurité : prévenir la défaillance

Un entretien régulier est la seule garantie de longévité pour votre circuit de freinage. Au-delà du remplacement du liquide, plusieurs points de contrôle doivent être intégrés à votre routine de maintenance. Surveillez le niveau du liquide dans le vase d'expansion, car une baisse anormale signale souvent une usure avancée des plaquettes ou une fuite sur le circuit. Mesurez régulièrement l'épaisseur des garnitures, car des plaquettes en fin de vie peuvent endommager les disques de manière irréversible. Inspectez visuellement les durites pour détecter toute trace de suintement ou de craquelure. Concernant les systèmes ABS/ESP, ces aides électroniques modulent la pression hydraulique pour éviter le blocage des roues. Un voyant allumé sur votre tableau de bord indique une défaillance qu'il convient de diagnostiquer immédiatement avec un outil de scan approprié.

Soyez attentif aux signes avant-coureurs : une pédale qui s'enfonce anormalement, un bruit métallique lors du freinage ou une trajectoire qui se déporte d'un côté sont des alertes claires. Ne négligez jamais ces symptômes, car votre sécurité dépend de l'intégrité totale de ce circuit hydraulique.
