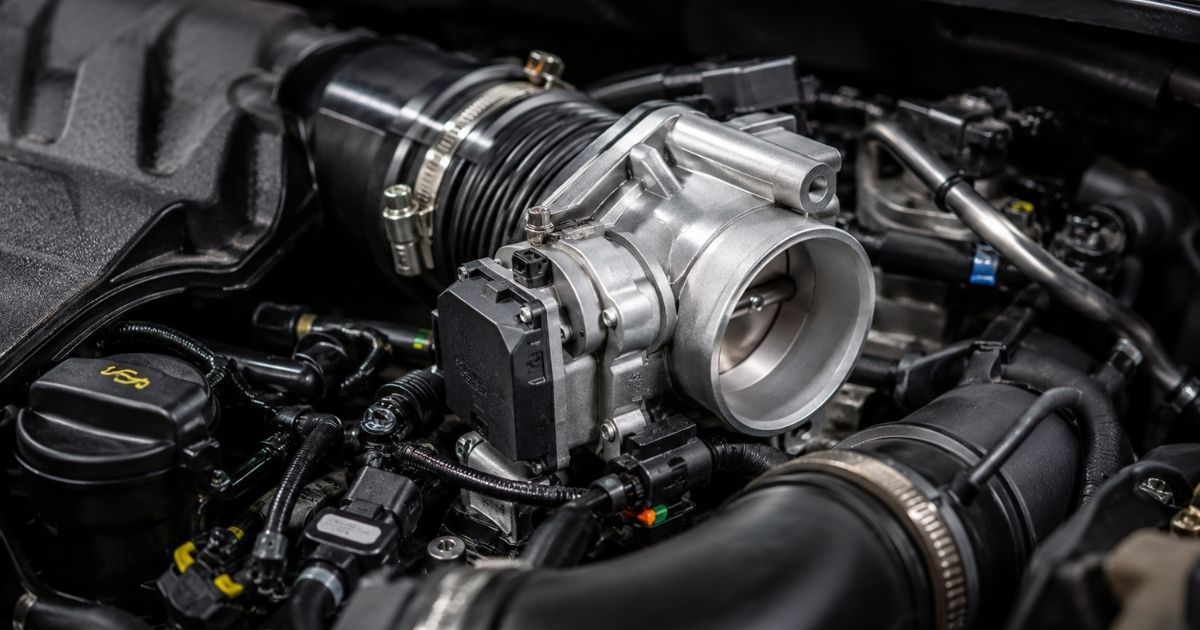

Doseur d'air 2.0 HDi : rôle, symptômes et diagnostic avant remplacement
Voyant moteur, coupure moins nette à l'arrêt ou défaut lié à l'admission : sur un moteur diesel 2.0 HDi, le doseur d'air peut faire partie des pièces à contrôler. Il est parfois appelé boîtier papillon, corps papillon ou boîtier d'admission, ce qui entretient une certaine confusion avec les systèmes utilisés sur les moteurs essence.
Sur un diesel, son rôle ne se limite pas à « laisser passer l'air ». Le doseur intervient dans la gestion de l'admission et travaille avec d'autres éléments, notamment le système EGR.
Avant de le remplacer, il faut toutefois vérifier que le problème vient bien de lui. Un défaut de connectique, une vanne EGR ou un autre composant de l'admission peut produire des symptômes proches.
L'essentiel à retenir
| Point | Ce qu'il faut savoir |
|---|---|
| Fonction | Le doseur agit sur le passage de l'air dans l'admission |
| EGR | Il participe à la création des conditions nécessaires au recyclage des gaz |
| Arrêt moteur | Sa fermeture peut contribuer à limiter les secousses lors de la coupure |
| FAP | Les volets de réglage diesel peuvent aussi participer aux stratégies de régénération |
| Diagnostic | Un voyant moteur ne suffit pas à condamner le doseur |
| Compatibilité | La référence inscrite sur la pièce d'origine doit être contrôlée |

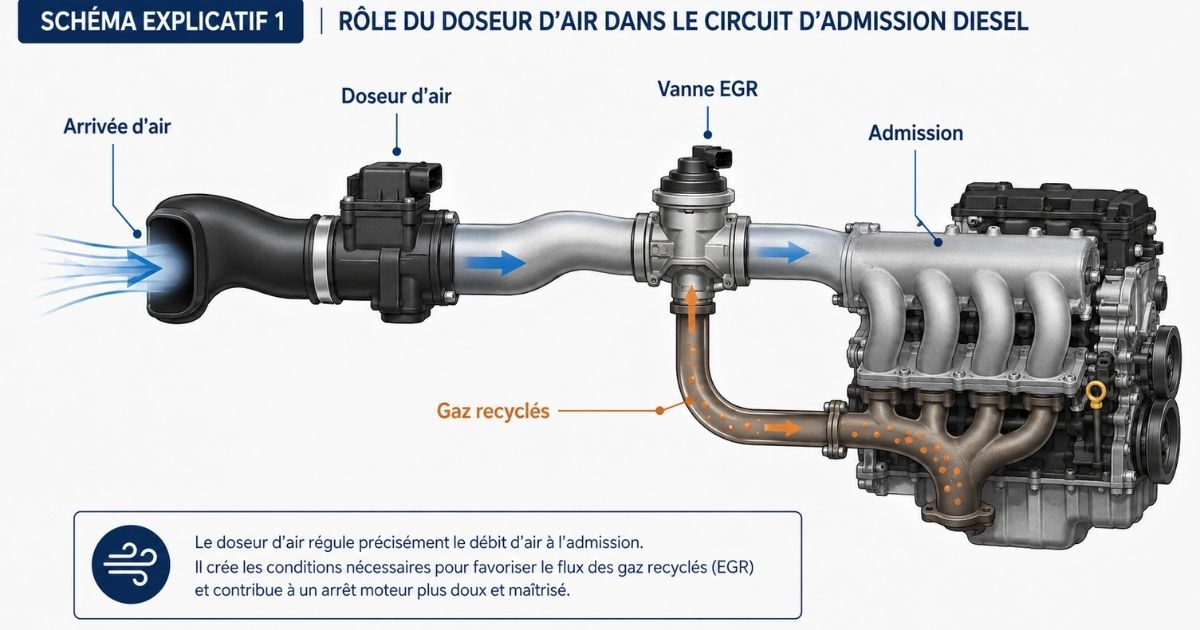

À quoi sert le doseur d'air sur un moteur diesel ?
Sur un moteur essence classique, le papillon joue un rôle central dans le contrôle de la quantité d'air admise. Sur un diesel moderne, son utilisation est différente.
Le volet de réglage installé dans l'admission peut notamment créer une différence de pression favorable au fonctionnement du système EGR. Cette action aide à maîtriser la quantité de gaz d'échappement réintroduite dans l'admission.
Le doseur peut également se fermer lors de l'arrêt du moteur afin de rendre la coupure plus douce et de limiter les secousses.
Enfin, ce type de volet participe, selon l'architecture du moteur, à différentes stratégies de dépollution, dont la gestion du filtre à particules.
Il faut donc voir le doseur d'air comme un élément de gestion de l'admission et de la dépollution, et non comme un simple clapet.
Quels symptômes peuvent apparaître lorsqu'il fonctionne mal ?
Une défaillance du doseur peut se manifester de plusieurs façons, mais aucun symptôme n'est suffisamment spécifique pour poser le diagnostic seul.
Les signes susceptibles d'orienter les recherches comprennent notamment :
- l'allumage du voyant moteur ;
- un fonctionnement en mode dégradé dans certains cas ;
- des secousses plus marquées lors de l'arrêt du moteur ;
- un fonctionnement incorrect du système EGR ;
- un défaut enregistré concernant l'actionneur ou la position du volet.
L'encrassement est souvent évoqué, mais il ne faut pas automatiquement conclure qu'une pièce sale est hors service.
Le mécanisme électrique, le capteur de position intégré selon le montage, l'alimentation ou le câblage peuvent également être en cause.

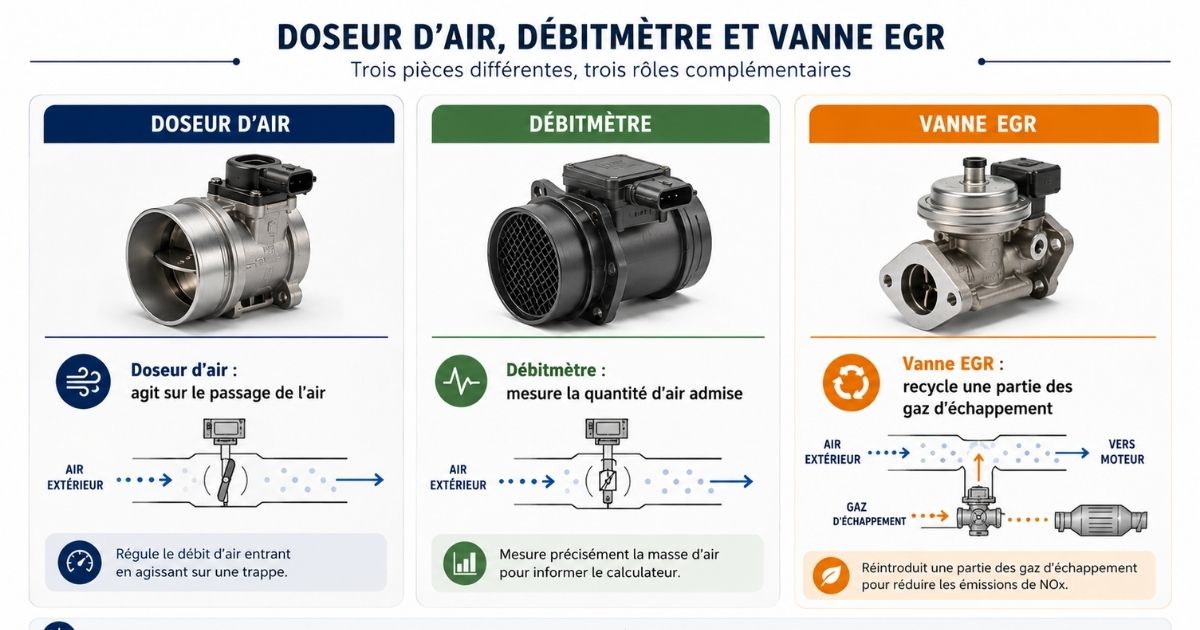

Doseur d'air, débitmètre et vanne EGR : trois pièces différentes
Ces composants travaillent dans le même environnement mais n'ont pas la même fonction.
| Pièce | Fonction principale |
|---|---|
| Doseur d'air | Modifie le passage de l'air dans l'admission |
| Débitmètre | Mesure la quantité ou la masse d'air admise |
| Vanne EGR | Contrôle la quantité de gaz d'échappement recyclée |
Une panne de l'un peut perturber le fonctionnement des autres systèmes.
C'est l'une des raisons pour lesquelles une recherche de panne doit porter sur l'ensemble de l'admission et pas seulement sur le composant correspondant au premier mot trouvé dans un code défaut.
Faut-il nettoyer un doseur d'air encrassé ?
La réponse dépend de la nature du défaut.
Des dépôts d'huile et de suie peuvent être présents dans le circuit d'admission d'un diesel. Ils peuvent gêner le mouvement du volet lorsqu'ils deviennent importants.
Un nettoyage n'a cependant aucun intérêt si le problème vient de l'actionneur électrique, du mécanisme interne ou du circuit électronique.
Il faut également éviter de forcer manuellement un mécanisme motorisé sans connaître sa conception. Certaines interventions susceptibles de sembler anodines peuvent endommager les engrenages ou le système de positionnement.
Avant de décider entre nettoyage et remplacement, mieux vaut donc déterminer si le volet est seulement encrassé ou réellement défectueux.
Comment contrôler la piste du doseur d'air ?
Une recherche méthodique commence par la lecture des défauts enregistrés dans le calculateur.
Un outil de diagnostic adapté peut ensuite permettre de commander certains actionneurs et de vérifier si le doseur réagit correctement. Le contrôle visuel du connecteur et du faisceau est également utile.
Le diagnostic peut porter sur :
- les codes défaut enregistrés ;
- l'état du connecteur électrique ;
- le mouvement du volet ;
- la cohérence de sa position lorsqu'elle est disponible au diagnostic ;
- l'état général du circuit d'admission et de l'EGR.
Cette méthode évite de remplacer le boîtier lorsque la panne se trouve en réalité autour de lui.
Comment identifier le bon doseur d'air 2.0 HDi ?
C'est une étape qui mérite autant d'attention que le diagnostic.
DP Auto, spécialiste français proposant notamment des pièces d'admission, d'injection et de dépollution, référence un doseur d'air 2.0 HDi 0345G7 destiné à plusieurs applications Peugeot, Citroën et Fiat.
La fiche indique notamment les références suivantes :
| Origine | Référence |
|---|---|
| Valeo | 700440 |
| Valeo | V29007928 |
| Peugeot / Citroën | 0345G7 |
| PSA | 9655233680 |
DP Auto mentionne également des applications sur les moteurs RHH, RHE et AHZ.
Un détail mérite une attention particulière : la référence V29007022 peut apparaître sur plusieurs doseurs d'air. DP Auto précise donc qu'elle ne doit pas être utilisée seule pour identifier la pièce.
La méthode la plus sûre reste de relever l'une des références constructeur indiquées directement sur le doseur déjà installé.
Peugeot 308, 508 ou 3008 : le modèle ne suffit pas
La fiche 0345G7 concerne différentes applications comme certaines Peugeot 308, 3008, 5008, 508, Expert ou RCZ ainsi que plusieurs Citroën et Fiat.
Cette diversité pourrait laisser croire qu'une recherche par véhicule suffit. C'est précisément l'inverse.
Un même modèle a pu recevoir plusieurs motorisations et plusieurs variantes d'admission au cours de sa carrière. DP Auto indique d'ailleurs que sa liste de véhicules est fournie à titre indicatif.
La référence de la pièce d'origine reste donc prioritaire sur le simple nom du véhicule.
Une adaptation peut être nécessaire après le remplacement
Pour le doseur 0345G7 présenté sur sa fiche, DP Auto indique qu'un apprentissage entre le nouveau doseur et le calculateur doit être effectué après le remplacement.
Cette opération ne doit pas être transformée en règle universelle applicable à tous les boîtiers papillon diesel. Elle concerne le montage et la référence considérés.
C'est aussi une bonne raison de ne pas traiter cette intervention comme un simple échange mécanique.
Face à un défaut d'admission sur un 2.0 HDi, le bon ordre reste donc le même : diagnostiquer le système, contrôler le doseur et sa connectique, identifier précisément la référence, puis effectuer les opérations prévues après montage.
