La prise OBD lit les défauts, mais ne répare pas la panne
Une prise OBD permet de connecter un lecteur de diagnostic à l’électronique d’une voiture. Elle est particulièrement utile lorsqu’un voyant moteur s’allume, qu’un problème de fonctionnement apparaît ou que vous souhaitez vérifier l’état général du véhicule. Avant d’acheter un boîtier ou d’effacer une alerte, commencez par localiser le connecteur et par comprendre ce que les codes défaut indiquent réellement.
Trouver la prise OBD sans démonter l’habitacle
La prise OBD, aussi appelée port OBD ou prise de diagnostic, se trouve normalement dans l’habitacle. Elle est conçue pour rester accessible à un outil de lecture, sans retirer le tableau de bord ni intervenir dans le compartiment moteur. Son emplacement exact varie selon le constructeur et le modèle, mais quelques zones sont à vérifier en priorité.

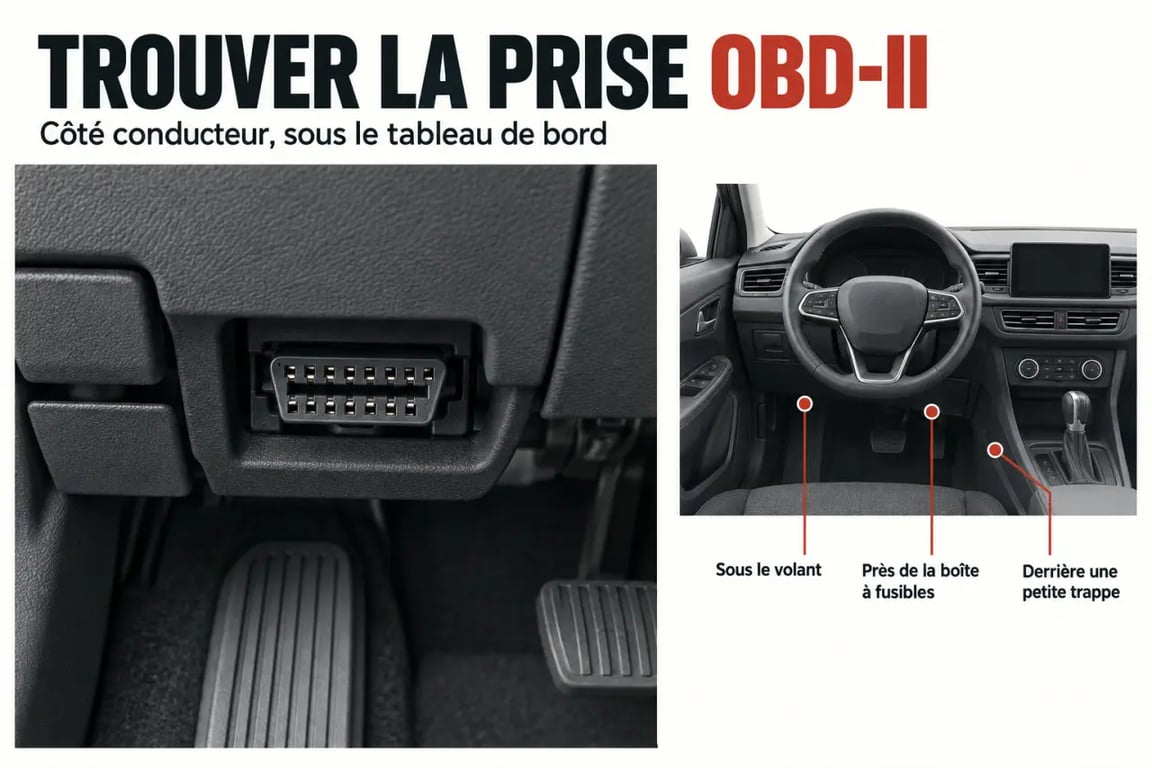

Les emplacements les plus fréquents
Regardez d’abord sous le volant, dans la partie basse du tableau de bord. Le connecteur est souvent placé près de la colonne de direction, au-dessus des pédales ou derrière une petite trappe. Il peut aussi se situer à gauche de la planche de bord, derrière un cache latéral visible une fois la porte conducteur ouverte. Sur certains véhicules, il est installé près de la boîte à fusibles, de la console centrale ou du vide-poche inférieur.
- Sous le tableau de bord, côté conducteur ;
- À proximité immédiate de la colonne de direction ;
- Derrière une trappe ou un cache en plastique ;
- Près de la boîte à fusibles intérieure ;
- Dans la partie basse de la console centrale sur certains modèles.
Le connecteur OBD-II a généralement une forme trapézoïdale et comporte plusieurs emplacements de broches. Ne le confondez pas avec une prise USB, une prise 12 V ou un connecteur destiné à un accessoire. Si vous ne le repérez pas, le manuel du véhicule ou une recherche associant la marque, le modèle et la motorisation permet habituellement de confirmer sa position.
Ce que la prise de diagnostic donne réellement accès
La prise OBD est une interface entre le véhicule et un outil de diagnostic automobile. Elle ne détecte pas une panne mécanique à elle seule : elle donne accès aux informations enregistrées par les calculateurs. Un lecteur OBD peut notamment relever des codes défaut, souvent appelés codes DTC, consulter certaines données moteur et, selon l’appareil utilisé, effacer des défauts mémorisés.
Codes défaut, données en direct et voyant moteur
Lorsqu’un système surveillé détecte une anomalie, le calculateur peut enregistrer un code et allumer un voyant moteur. Le code désigne une zone ou un type de dysfonctionnement, mais il ne remplace pas un diagnostic complet. Par exemple, un défaut lié à un capteur, à l’admission d’air ou à l’allumage peut avoir plusieurs causes, depuis un faux contact jusqu’à une pièce défaillante.
Considérez le tableau de bord comme une jauge d’alerte : il signale qu’une valeur sort de la plage attendue, sans expliquer à lui seul pourquoi. La lecture des données en direct apporte alors un niveau d’analyse supplémentaire. Température, régime moteur, tension ou valeurs de certains capteurs peuvent aider à comparer le comportement du véhicule au ralenti, à froid ou en roulant. Cette comparaison est souvent plus utile qu’un effacement immédiat du voyant, car elle aide à distinguer un défaut ponctuel d’un problème qui revient.
OBD, OBD-II et valise de diagnostic : ne pas tout confondre
Dans le langage courant, « prise OBD » désigne autant le connecteur que le système de diagnostic. L’OBD-II correspond au standard couramment associé aux véhicules compatibles avec les lecteurs grand public. Un simple scanner OBD lit généralement les informations essentielles liées au moteur et aux émissions. Une valise de diagnostic plus avancée peut aller plus loin selon sa compatibilité : accès à davantage de calculateurs, fonctions de maintenance ou informations propres à une marque.
La prise physique peut donc sembler identique, alors que les fonctions accessibles diffèrent fortement d’un véhicule à l’autre et d’un appareil à l’autre. La présence d’un connecteur compatible ne garantit pas que toutes les fonctions d’une valise seront disponibles.

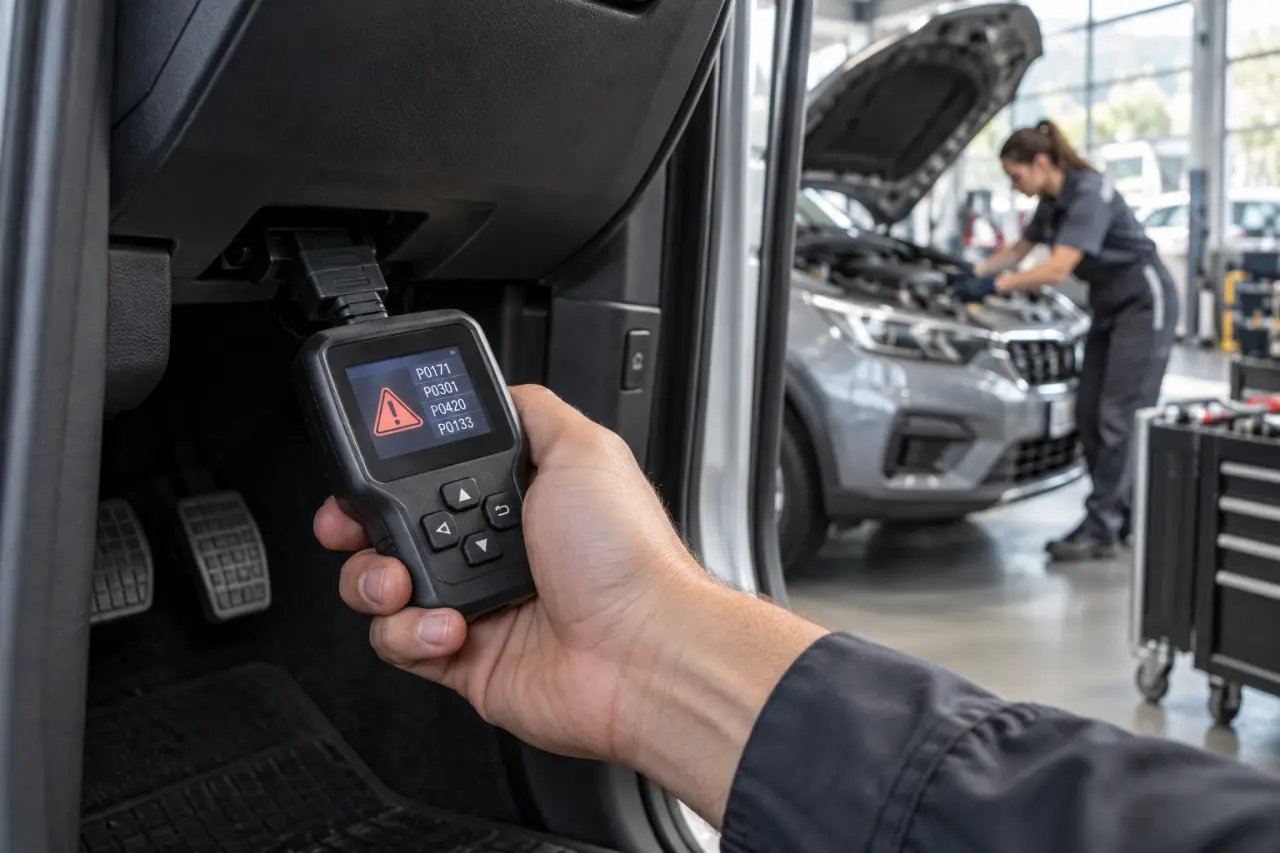

Brancher un lecteur OBD et lire un défaut avec méthode
L’utilisation d’un lecteur OBD est simple, à condition de respecter l’ordre des opérations. Un adaptateur Bluetooth associé à une application mobile fonctionne sur le même principe qu’un boîtier autonome : l’outil se branche sur le port, communique avec le véhicule puis affiche les données disponibles.
- Stationnez le véhicule en sécurité et coupez le moteur.
- Repérez la prise OBD et insérez le lecteur sans forcer.
- Mettez le contact selon les instructions du lecteur ou de l’application.
- Lancez la détection du véhicule, puis la lecture des codes défaut.
- Notez les codes affichés ainsi que leur statut avant toute suppression.
- Interprétez les informations, contrôlez les symptômes et réparez la cause si nécessaire.
Conserver les codes est essentiel. Prenez une capture d’écran ou notez leur référence, leur description et les éventuelles données associées. Cette trace sera utile si le voyant revient ou si un professionnel doit poursuivre le diagnostic. Une fois la cause traitée, l’effacement des codes peut être envisagé. S’il s’agit d’un défaut permanent, le voyant moteur réapparaîtra après quelques cycles de conduite.
Effacer un code ne répare donc pas le véhicule. Cette action supprime l’information mémorisée dans certaines conditions, mais le calculateur peut enregistrer à nouveau le défaut dès qu’il détecte la même anomalie.
Choisir un lecteur OBD compatible avec votre véhicule et votre besoin
Le bon outil ne dépend pas seulement du type de prise OBD. Vérifiez d’abord la compatibilité véhicule annoncée par le fabricant du lecteur : marque, modèle, année, motorisation et système d’exploitation dans le cas d’une application. Un outil peut se connecter correctement tout en donnant accès à des informations limitées.
| Type d’outil | Usage adapté | Points de vigilance |
|---|---|---|
| Lecteur OBD autonome | Lire et effacer des codes défaut courants | Fonctions souvent limitées aux données essentielles |
| Adaptateur Bluetooth avec application | Consultation mobile et données en direct | Compatibilité de l’application et qualité de l’adaptateur |
| Valise multimarque | Diagnostic plus poussé et fonctions d’entretien | Coût plus élevé et couverture variable selon les véhicules |
Pour un automobiliste qui veut comprendre un voyant moteur, un lecteur simple et fiable suffit souvent. Pour un bricoleur régulier, l’accès aux données en direct et à plusieurs calculateurs peut être pertinent. Les opérations sensibles, comme le codage, certains réglages électroniques ou les interventions liées à la sécurité, exigent en revanche un outil adapté et une bonne maîtrise technique.
Avant l’achat, vérifiez aussi le contenu réellement accessible avec l’application ou le boîtier. La lecture des défauts moteur peut être disponible alors que les fonctions liées à d’autres calculateurs restent limitées. Le niveau de diagnostic dépend donc à la fois du véhicule, du standard utilisé et de l’outil choisi.
Quand le boîtier ne se connecte pas ou que le code ne disparaît pas
Un lecteur qui ne répond pas n’indique pas forcément une prise OBD défectueuse. Commencez par vérifier que le contact est bien mis, que le connecteur est totalement engagé et que l’outil est compatible avec le véhicule. Avec un adaptateur sans fil, contrôlez aussi l’appairage Bluetooth, les autorisations de l’application et le fait qu’aucune autre application ne monopolise la connexion.
Les vérifications utiles avant de conclure à une panne
- Essayez le lecteur avec le contact mis, puis selon la procédure recommandée par son fabricant ;
- Inspectez visuellement la prise pour repérer un cache, une broche endommagée ou une obstruction ;
- Vérifiez l’état de la batterie du véhicule, car une tension faible peut perturber la communication ;
- Contrôlez la compatibilité exacte du boîtier, notamment pour les fonctions avancées ;
- Relisez les codes après effacement si le voyant moteur revient.
N’effacez pas un code défaut uniquement pour faire disparaître un témoin avant un contrôle ou une vente. Cela masque l’information sans éliminer sa cause, et le système peut la détecter de nouveau rapidement. Si le véhicule perd de la puissance, présente des à-coups, une surchauffe, une odeur anormale ou un voyant rouge, limitez son utilisation et faites réaliser un diagnostic professionnel. La prise OBD est un excellent point de départ, mais elle ne remplace ni une inspection mécanique ni l’expérience nécessaire pour confirmer une réparation.
